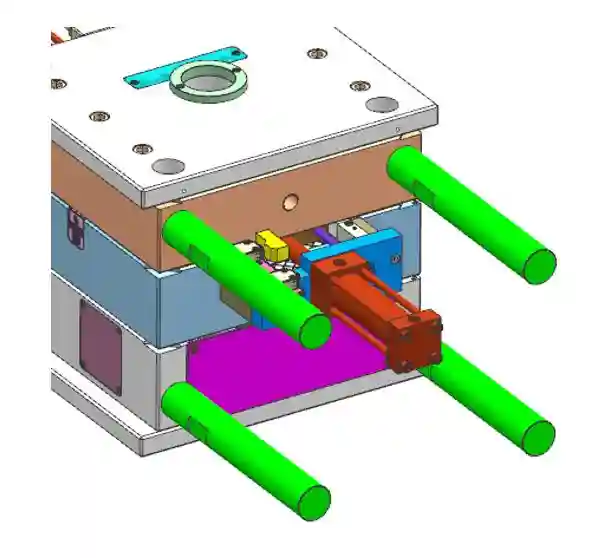

塑膠模具一般情況下產品的外扣做滑塊,當?shù)箍鄣男谐瘫容^長時就用油缸帶動滑塊抽芯,今天給大家分享一套經典的油缸抽芯機構案例,希望能對大家有提升:

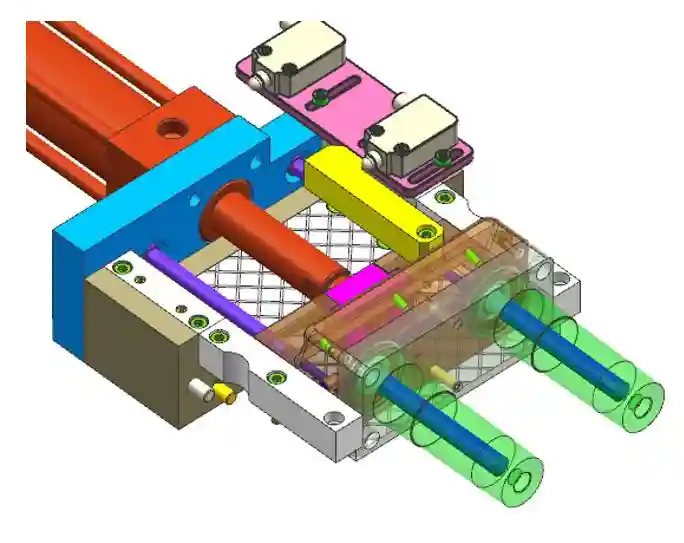

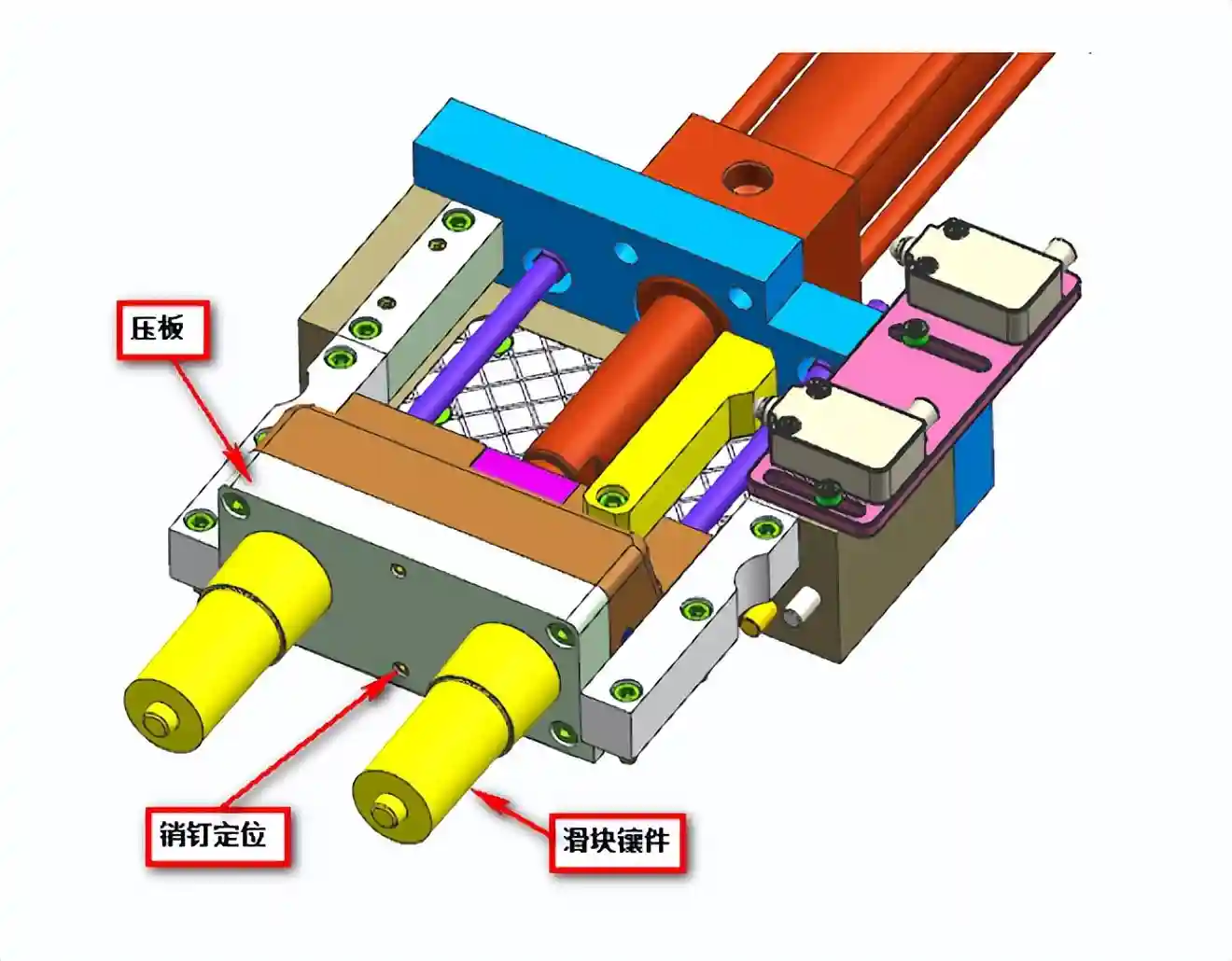

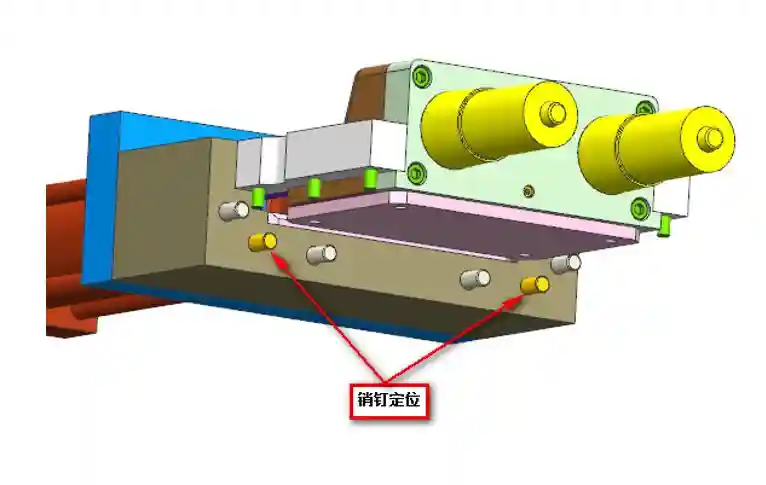

1.此套模具滑塊鑲件是圓形鑲件,行程最長是75mm,1X2排位采用壓板式固定在滑塊座上,注意必須要加銷釘定位,如圖所示:

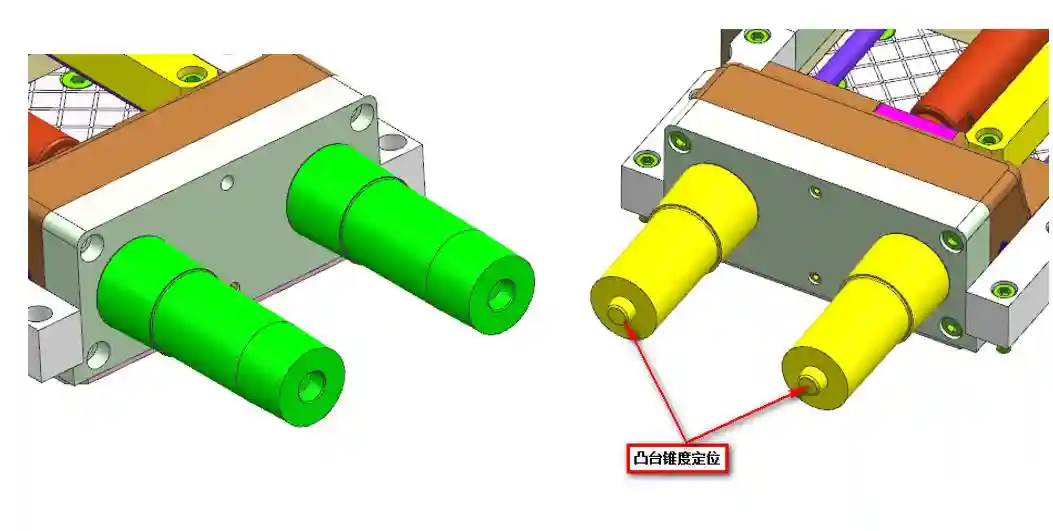

2.滑塊鑲件對碰,為了防止錯位,保證同心度,滑塊鑲件之間做錐度定位,如圖所示:

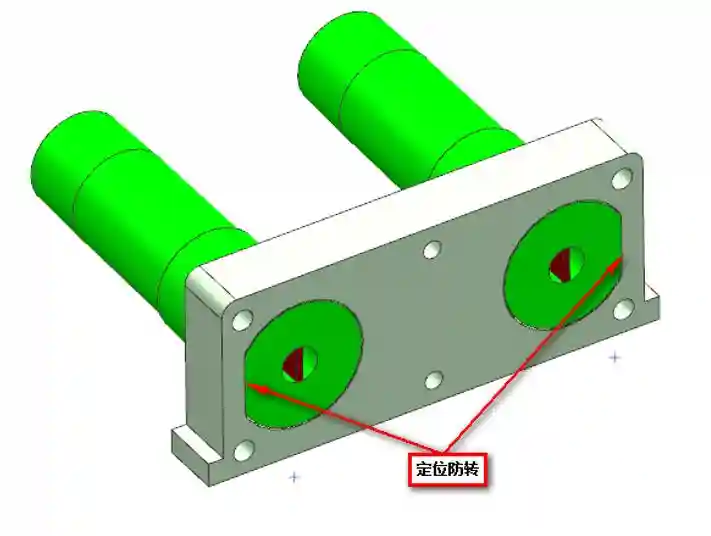

3.滑塊鑲件比較大,所以必須要設計運水進行冷卻,最好的方式就是通一個水井,注意滑塊鑲件必須做定位,防止鑲件旋轉,如圖所示:

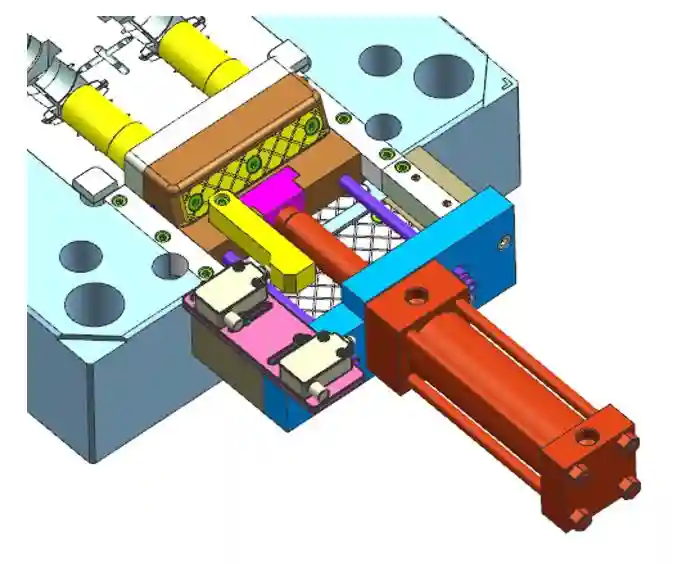

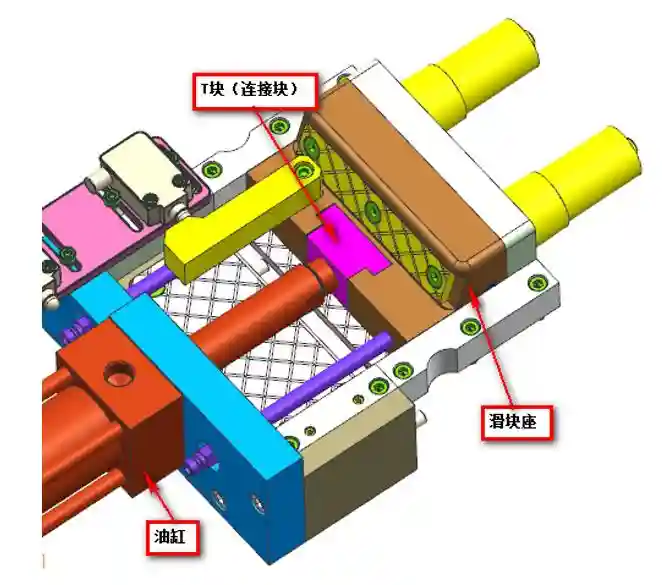

4.滑塊座設計成帶拖類滑塊,便于與油缸連接,一般情況下,油缸頭部鎖一個T塊,T塊卡在滑塊座的拖上,如圖所示:


5.油缸的選用一般是由滑塊的行程與滑塊大小來決定,油缸的行程=滑塊的行程+(10-15)mm,滑塊越大油缸缸徑也隨著加大,如圖所示:

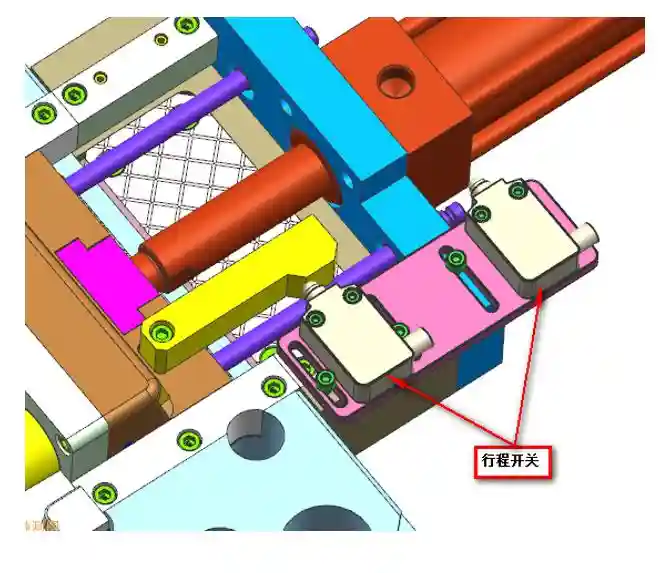

6.油缸的行程控制可安裝行程開關,也可直接設計限位塊(根據客戶需求),如圖所示:


7.油缸的安裝要注意必須設計定位裝置,油缸固定塊可設計冬菇頭定位或者直接打銷釘定位,如圖所示:


8.地側有油缸抽芯機構時必須要增加模腳,防止撞壞油缸,如圖所示:
