當產品后模部分有斜倒扣,且倒扣比較長時,模具上要考慮設計油缸斜滑塊機構抽芯。那么,油缸斜滑塊抽芯機構該如何設計呢?


解決方法:

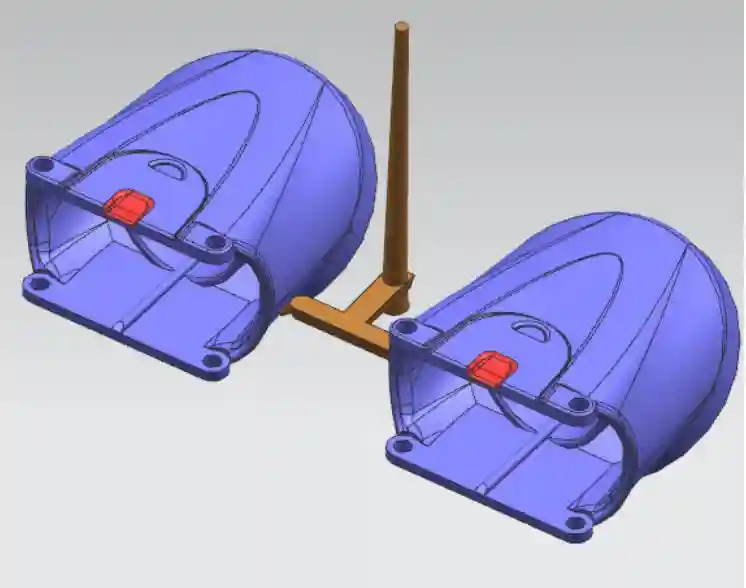

1、產品進膠方式:產品進膠方式有很多種,有搭底進膠、潛水進膠、直接澆口、牛角進膠、點進膠、熱流道進膠等。此產品外觀要求不高,效率要求高,通常采用大水口潛水進膠,如下圖所示:

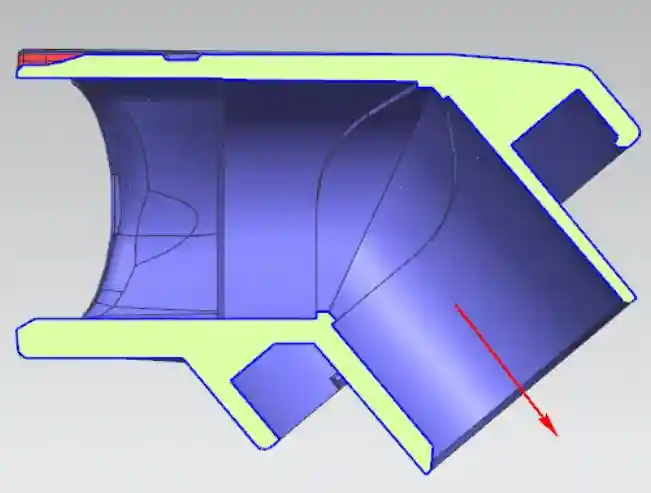

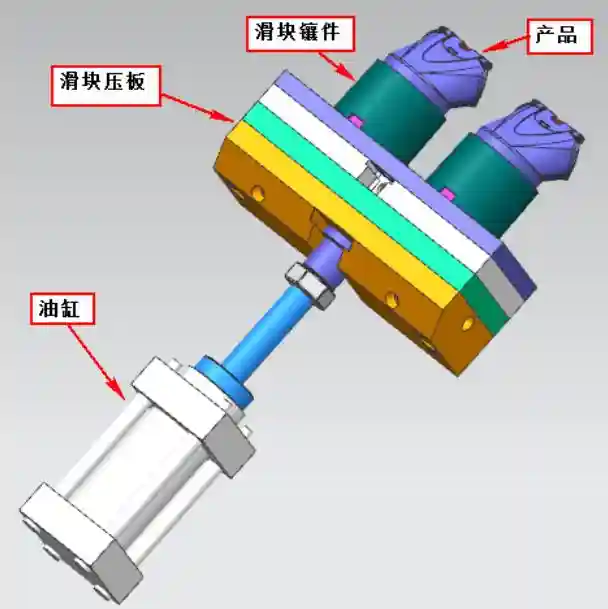

2、通過分析產品,發現產品一處斜倒扣,且倒扣行程比較大,需設計油缸斜滑塊抽芯機構,如下圖所示:

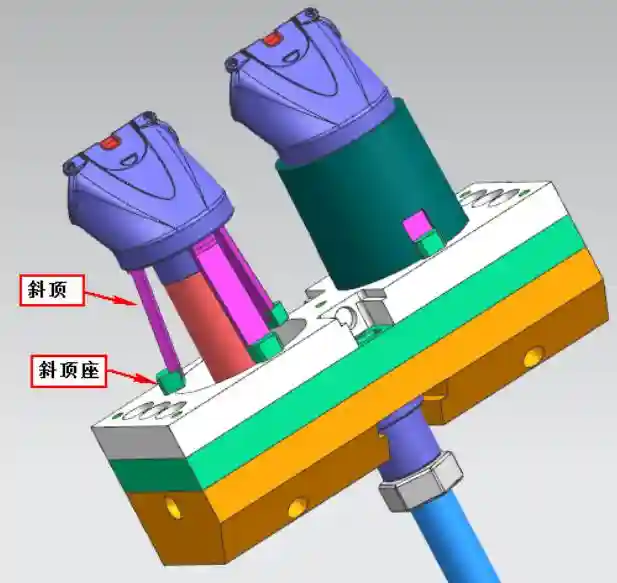

3、首先將斜滑塊鑲件設計出來,角度與斜倒扣角度一致,因?yàn)楫a(chǎn)品上還有不同方向的倒扣,需要滑塊上需設計斜頂,滑塊壓板需設計多塊進行組裝,注意板與板之間必須要銷釘定位,如下圖所示:

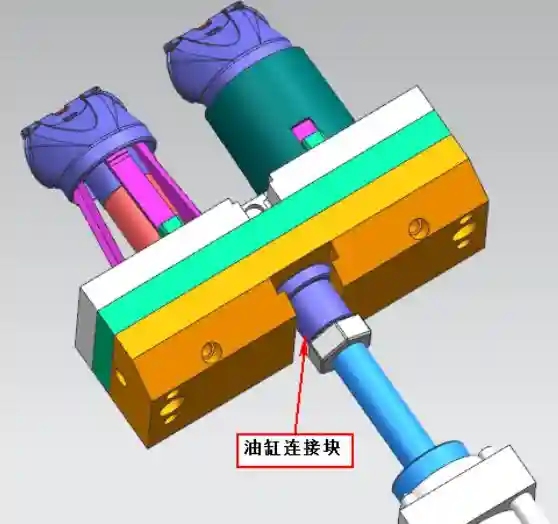

4、油缸與滑塊壓板連接采用T型槽連接,設計一個圓形連接塊,通過螺牙與油缸鎖緊,裝配時直接扣入T型槽即可,如下圖所示:

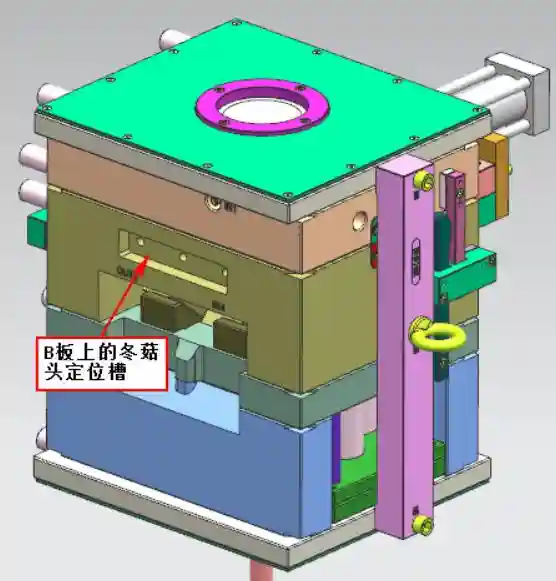

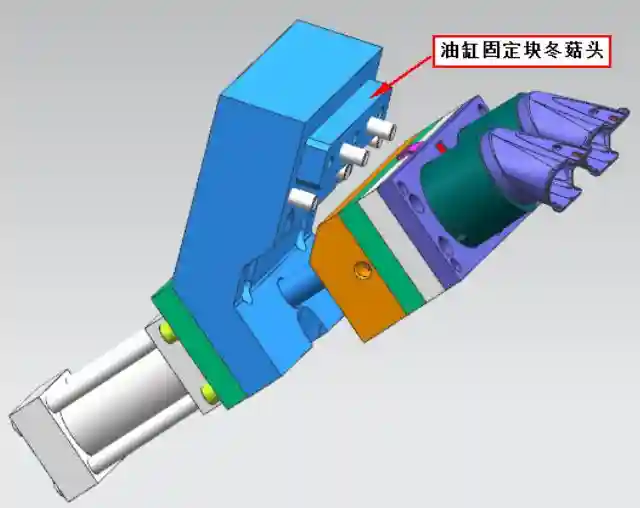

5、油缸固定塊需固定在B板上,定位采用冬菇口定位,在B板上加工出冬菇頭定位槽,通過螺絲鎖緊,油缸安裝的角度必須與產品斜倒扣的角度一致,如下圖所示:

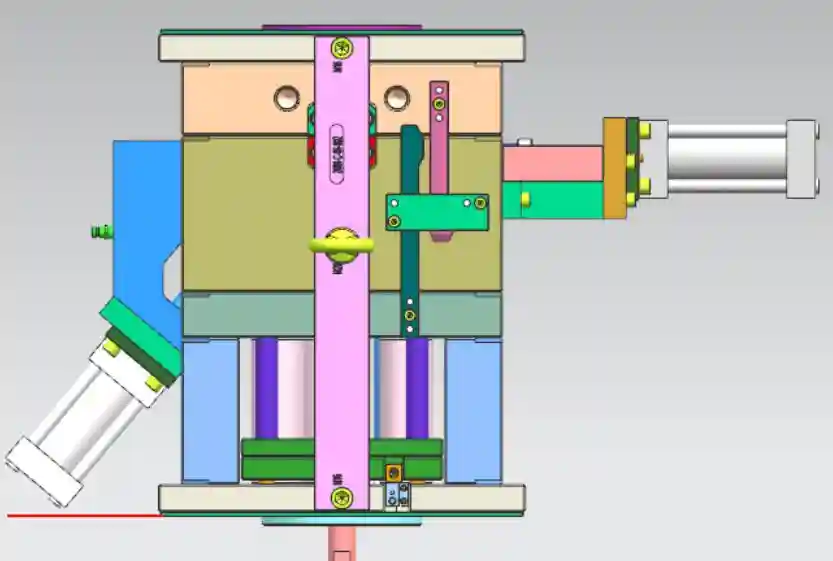

6、注意設計油缸的長度不要超過底板紅色線,以免無法將模具安裝到注塑機上面,如下圖所示:
