彎管類型的產品也是比較常見的,很多模具設計師都不懂得圓弧抽芯的原理,我來跟大家分享:

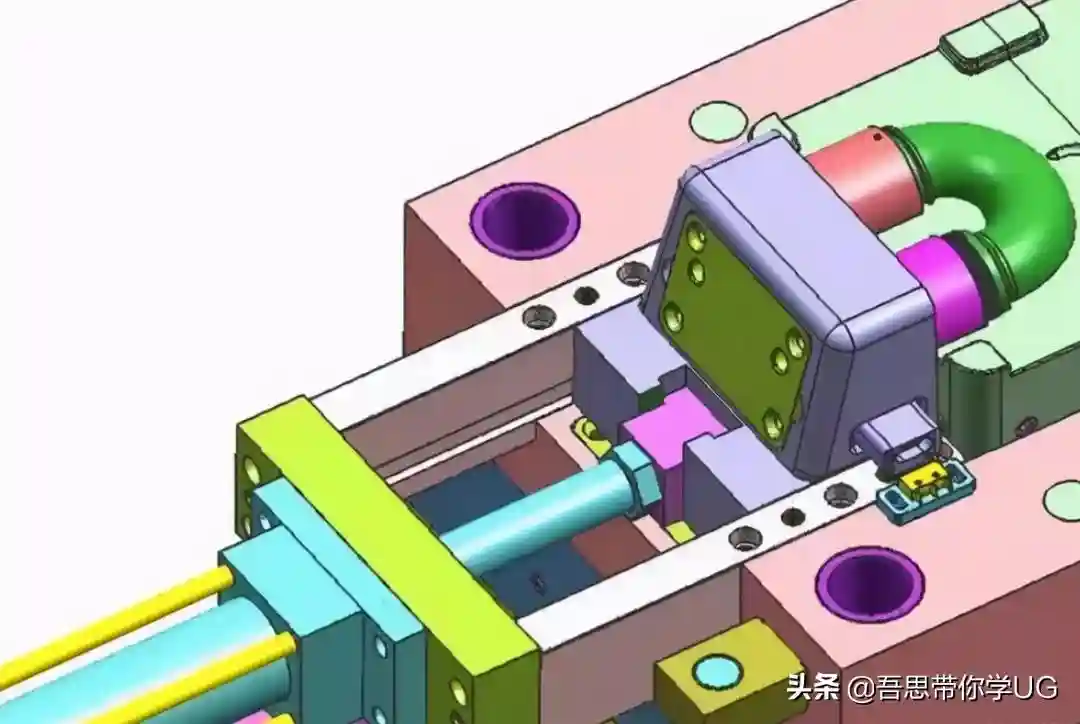

1.弧線抽芯行程比較大,需油缸抽芯,如圖所示:

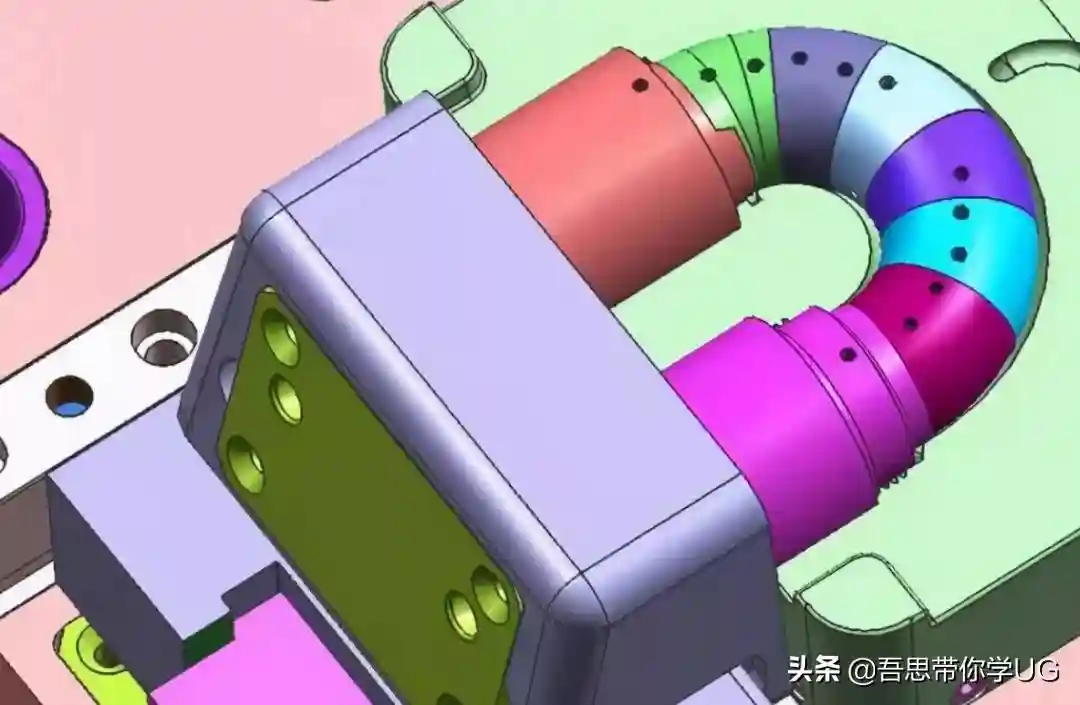

2.弧線抽芯需將滑塊鑲件分成幾塊,抽芯時沿著產品的弧度抽芯,如圖所示:

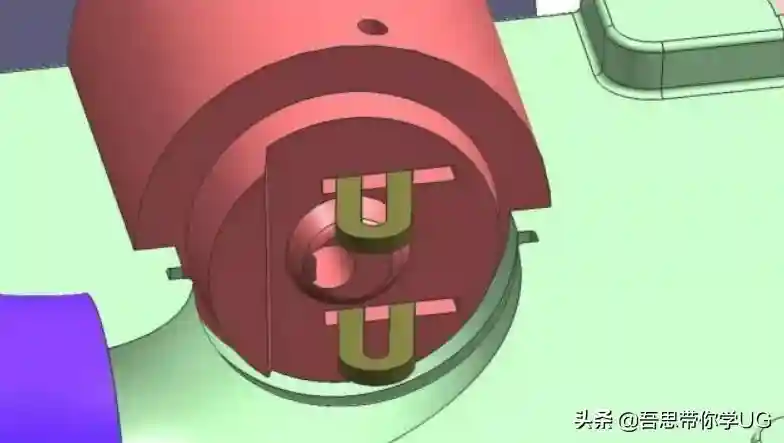

3.滑塊鑲件用卡鍵連接起來,且用銷釘定位,如圖所示:

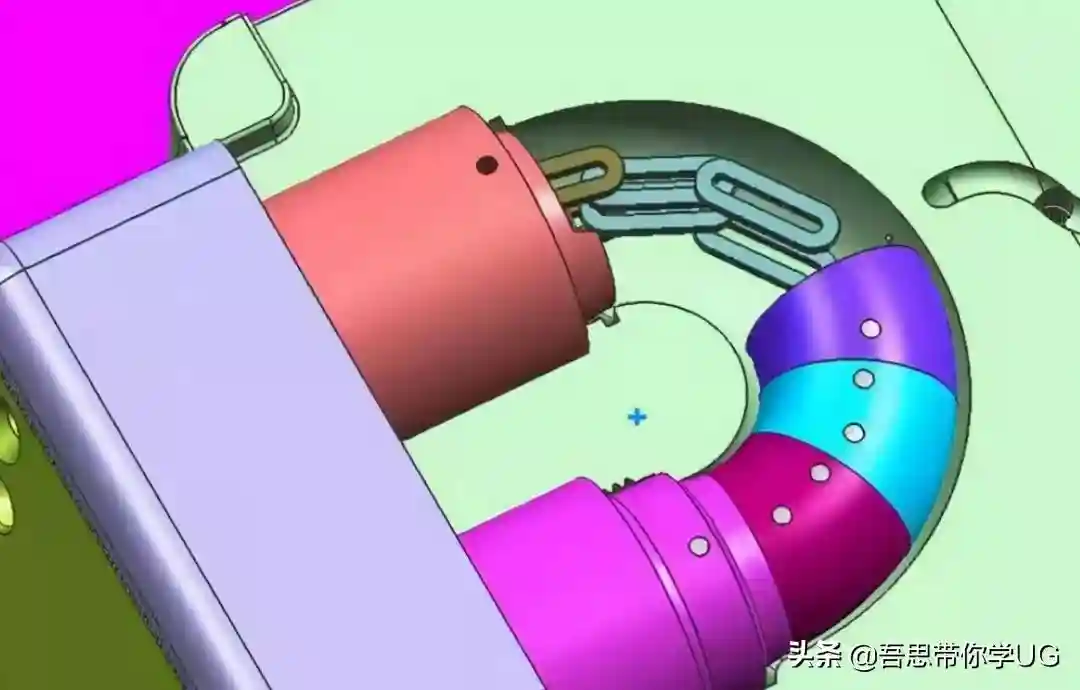

4.滑塊鑲件內的卡鍵位置,必須避空,以免圓弧抽芯時卡鍵與滑塊鑲件干涉,如圖所示:

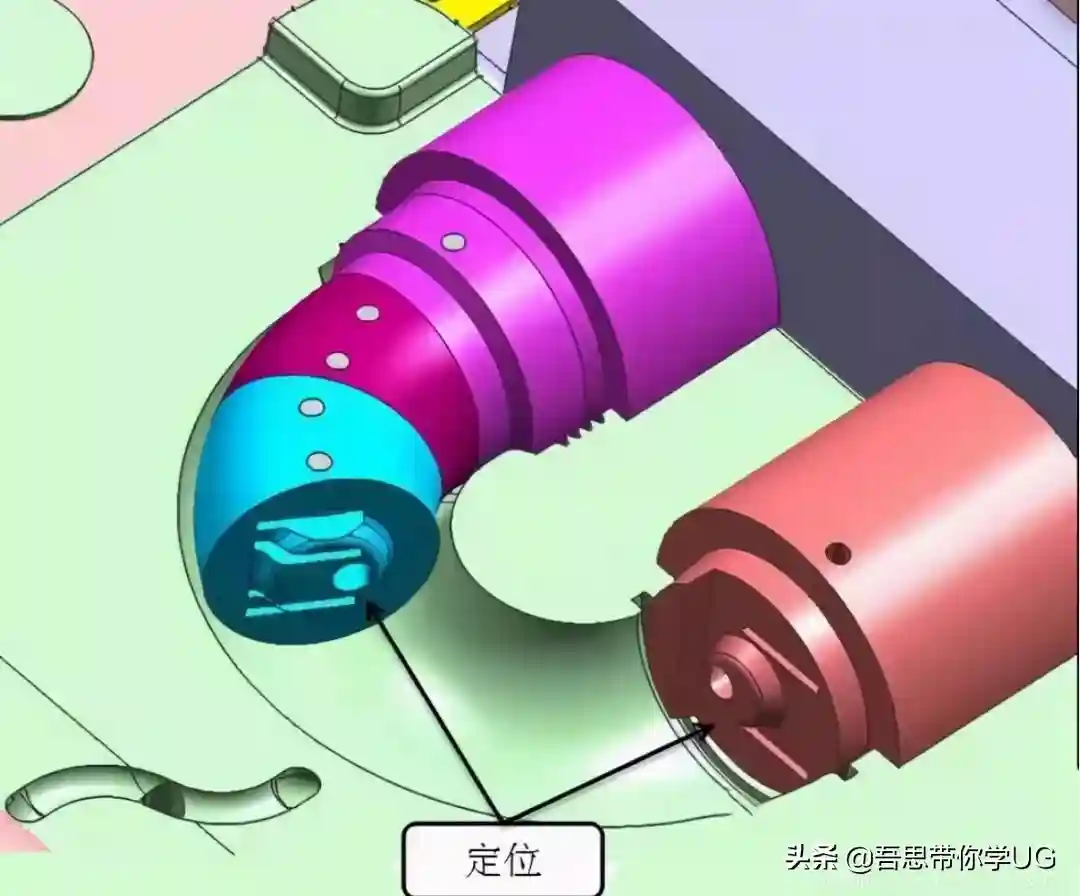

5.滑塊鑲件之間必須做定位,便于順利合模,不至于錯位,如圖所示:


經典彎管圓弧抽芯模具結構圖

產品:

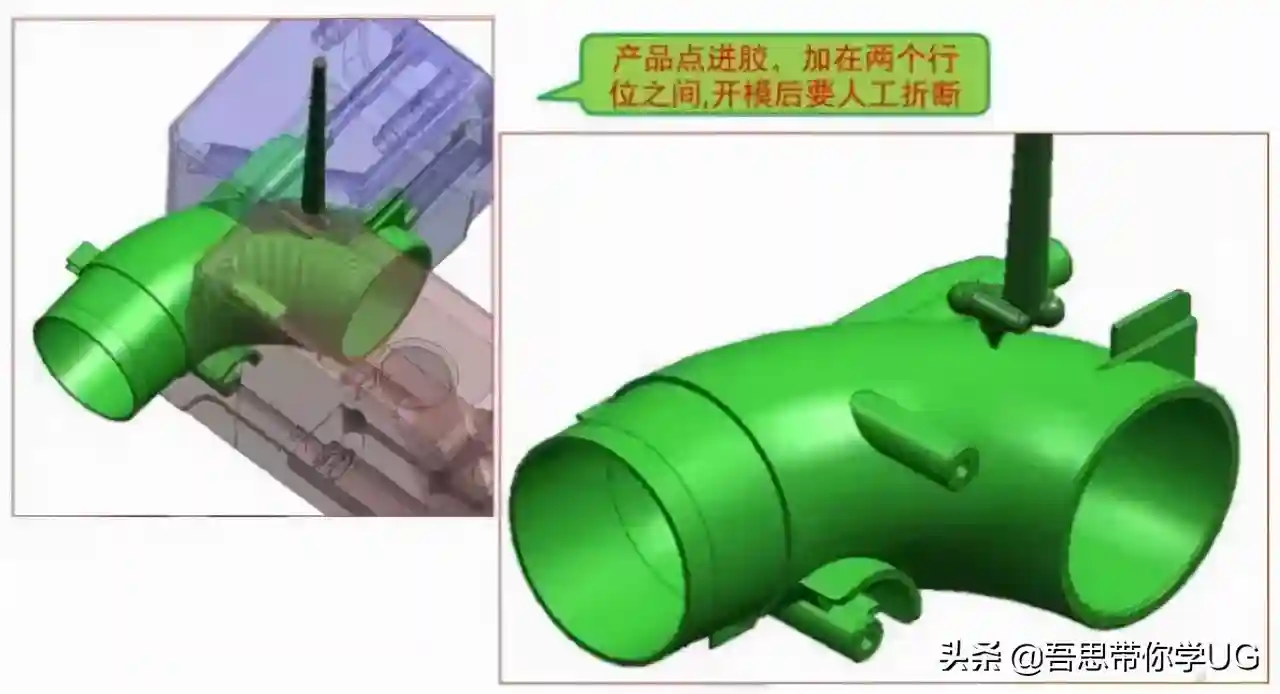

進膠:

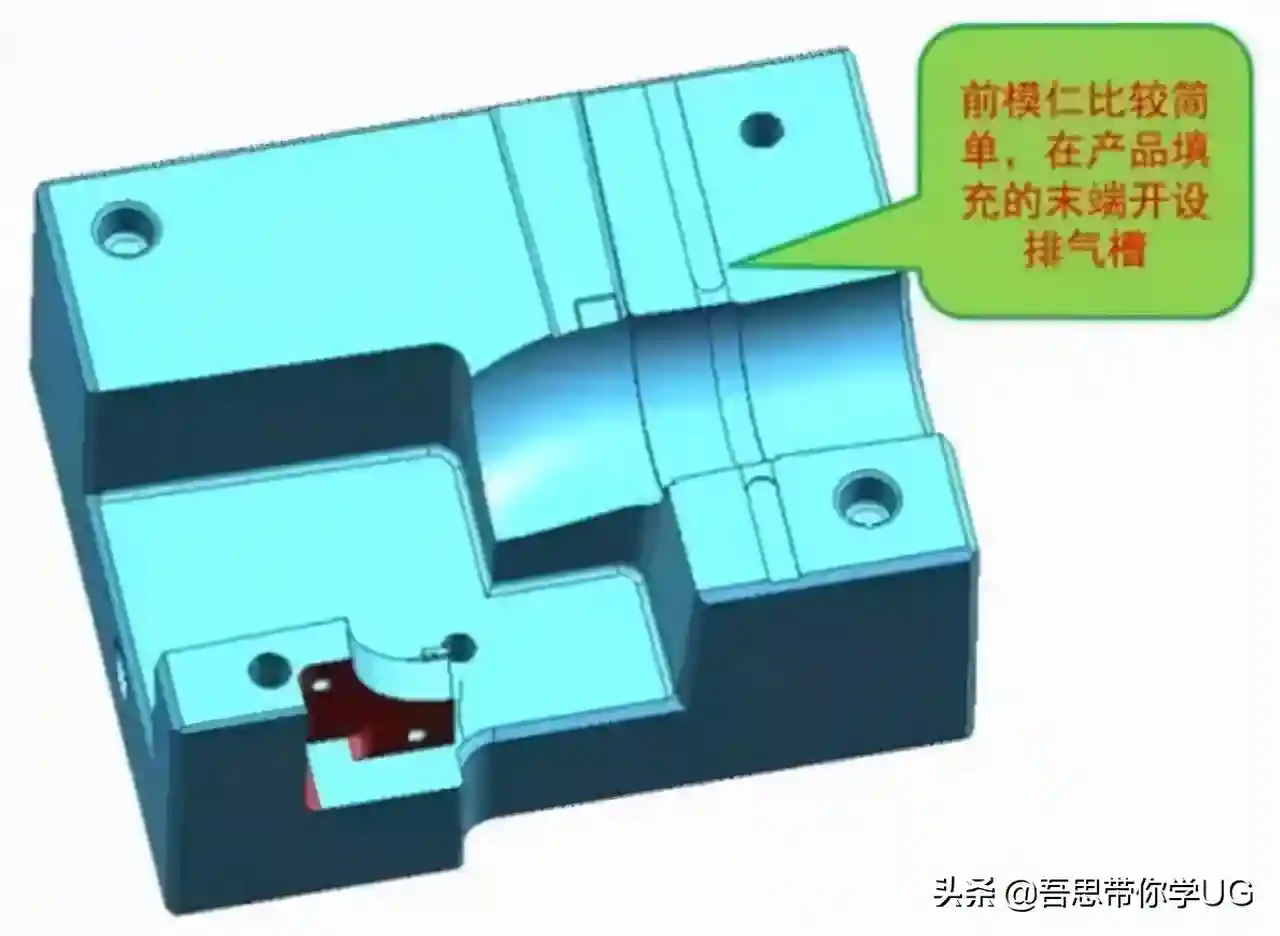

前模仁:

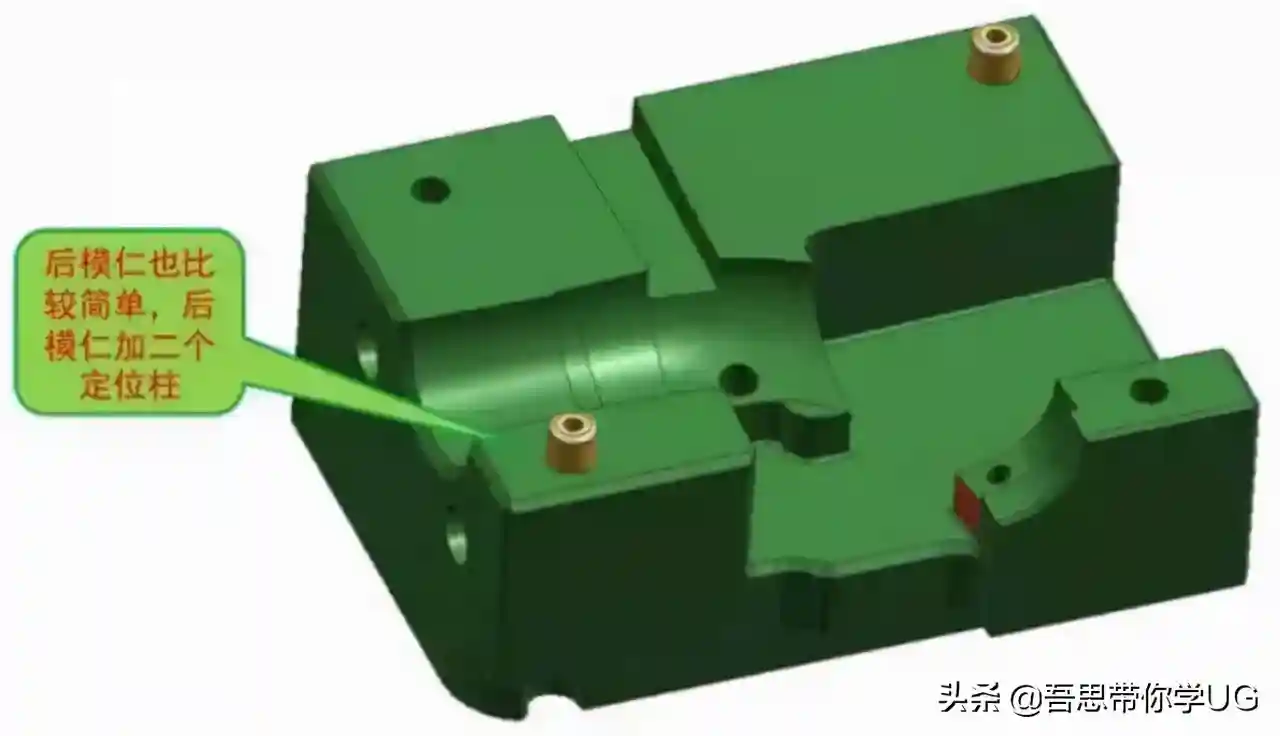

后模仁:

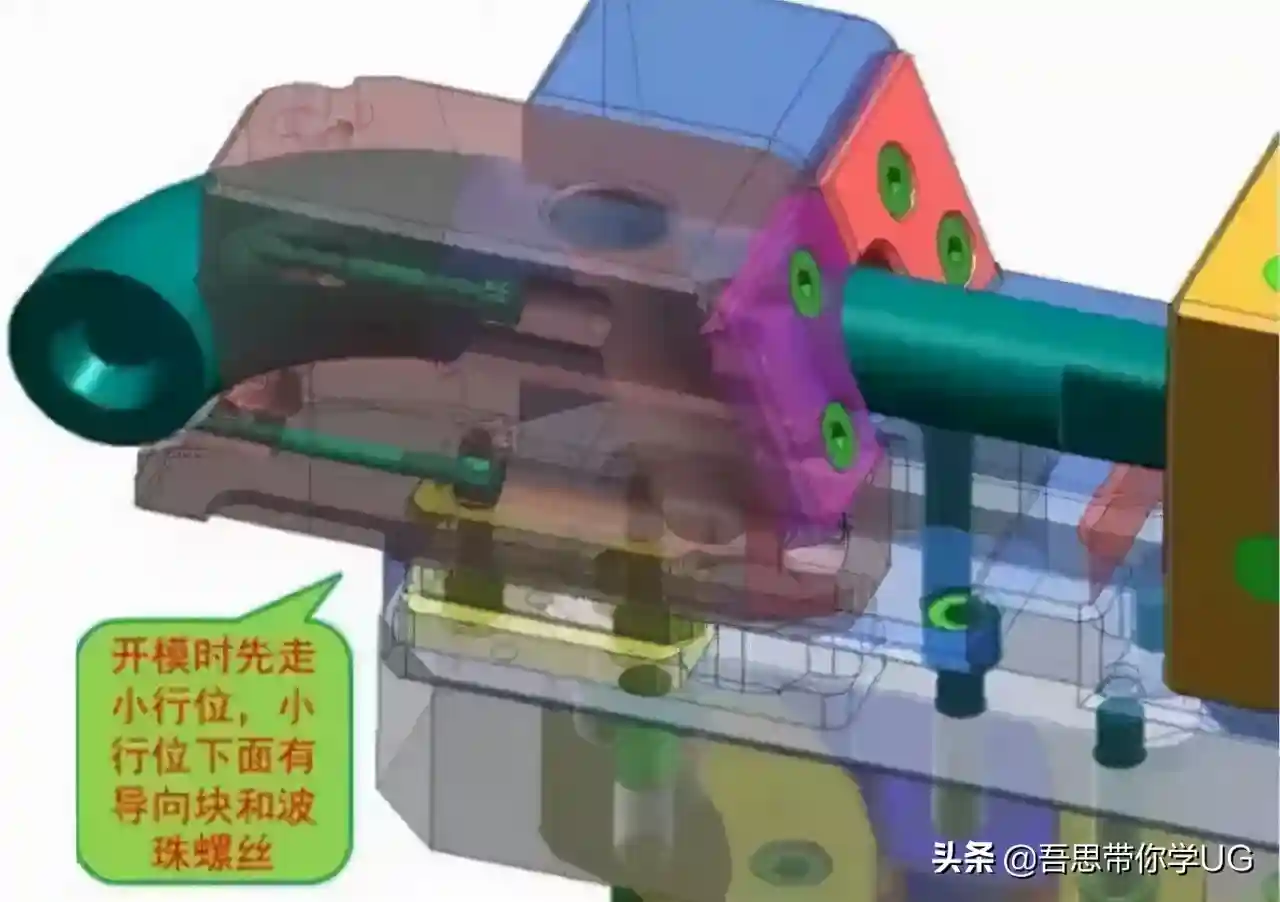

后模行位:

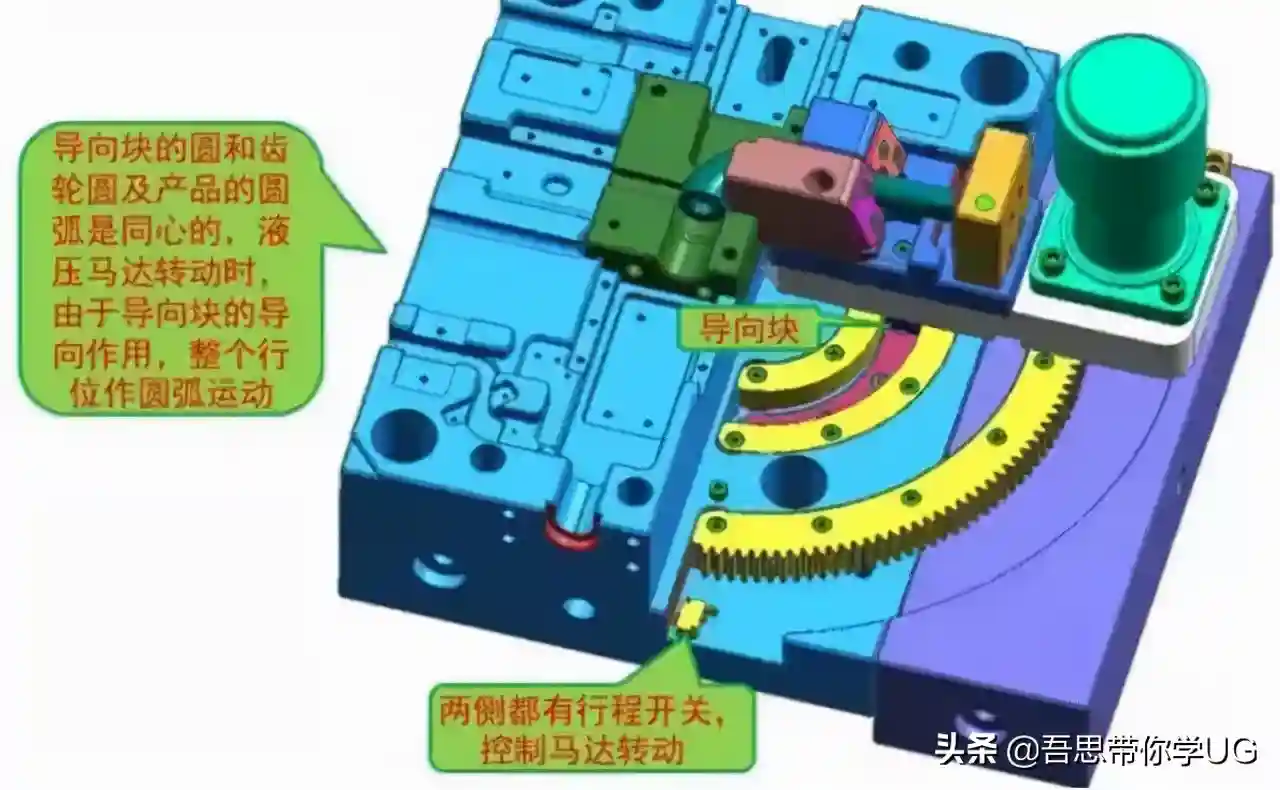

彎管抽芯:



整體前模:

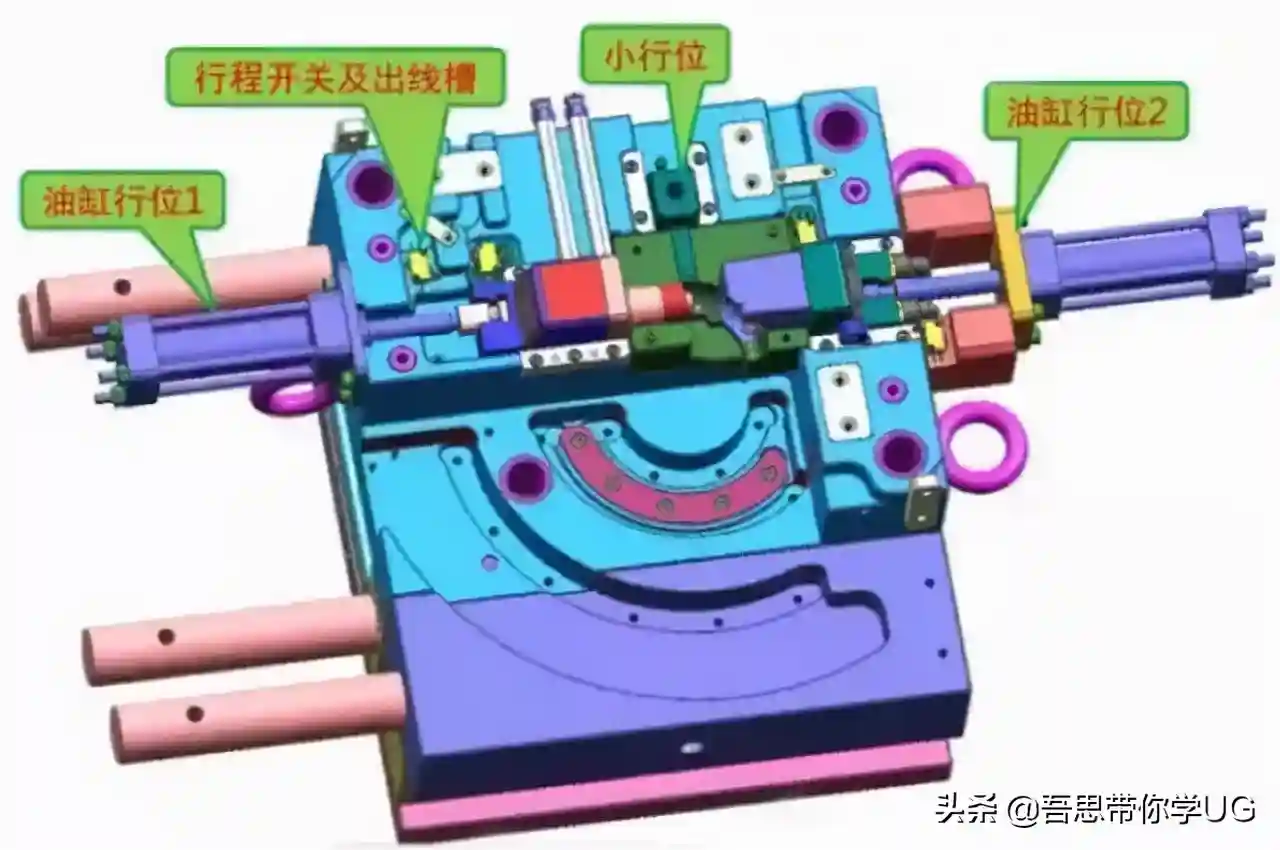

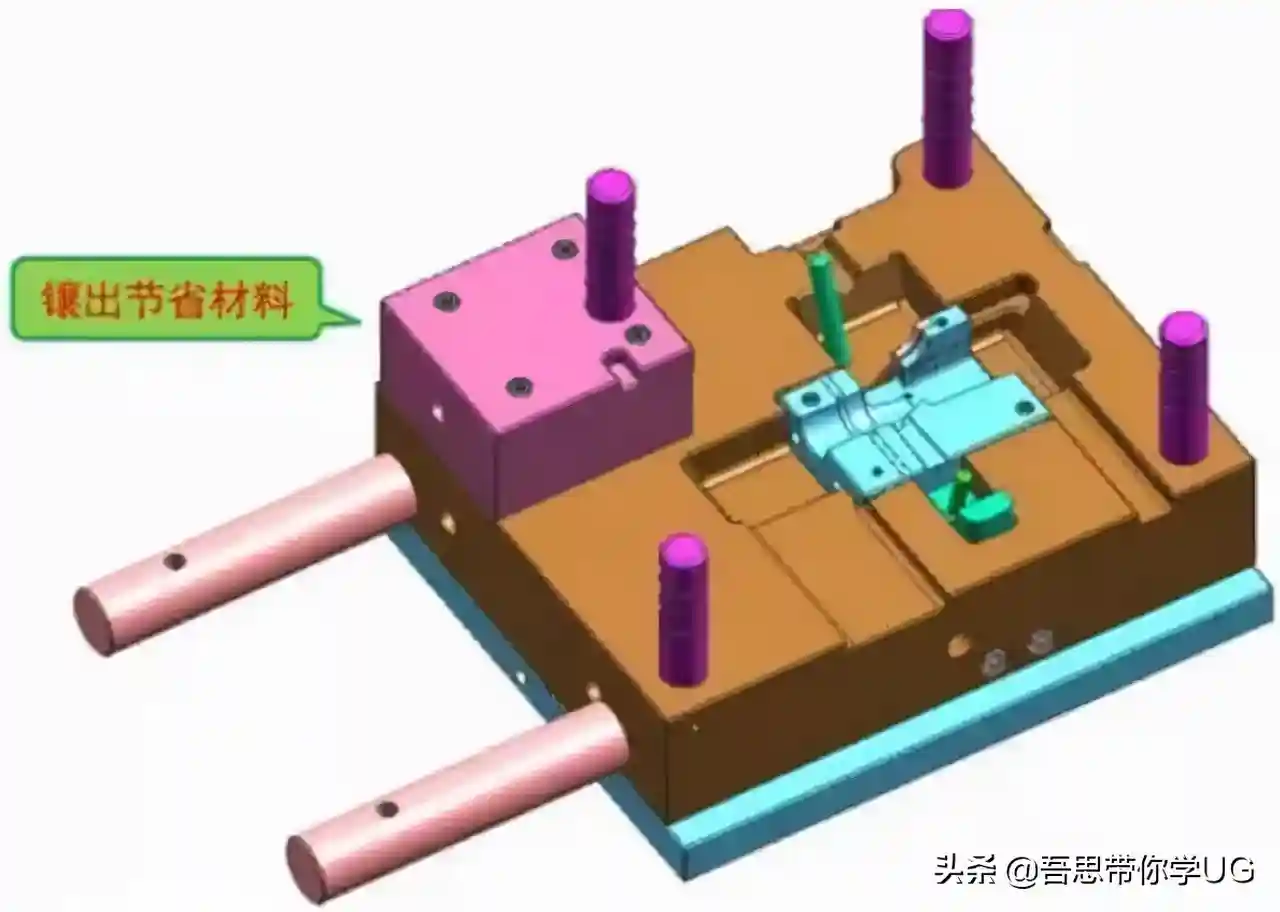

整體后模:

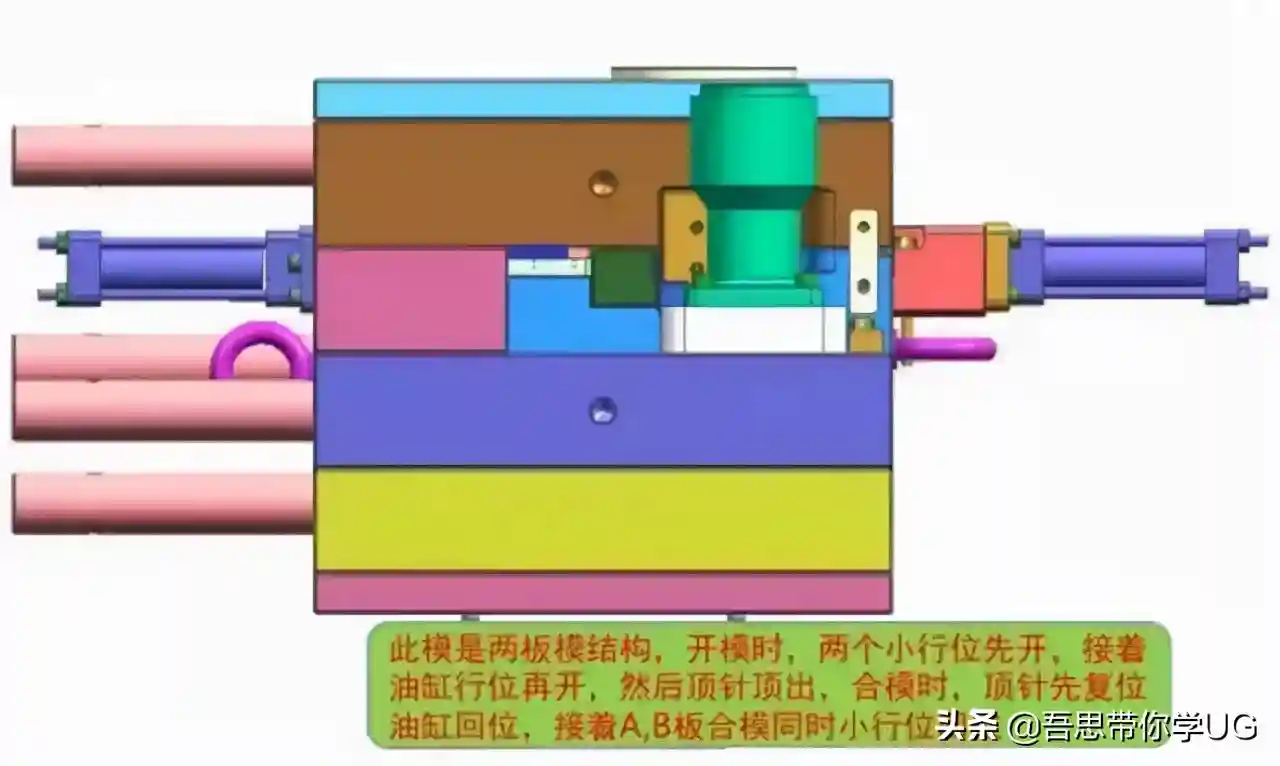

開模順序:
