在一些消費內產品中,為了滿足產品結構跟功能的需要,產品形狀奇形怪狀,有的產品是圓形的,有的是方形的,有的產品是彎弧形狀的,產品側向還有一些倒扣,而且方向也不相同,今天給大家分享一種彎弧抽芯加后模油缸抽芯的模具結構,希望能給大家?guī)硪稽c啟發:

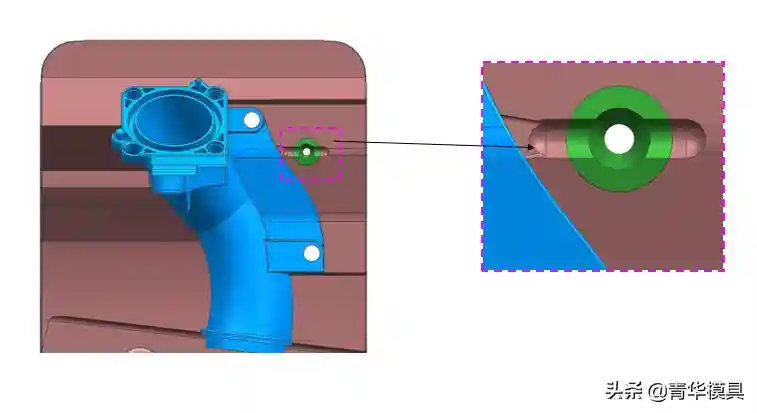

一,產品進膠方式:產品進膠方式有很多種,有搭底進膠,潛水進膠,直接澆口,牛角進膠,點進膠等,此產品外觀要求嚴格,效率要求高,采用大水口側進膠,如下圖所示:

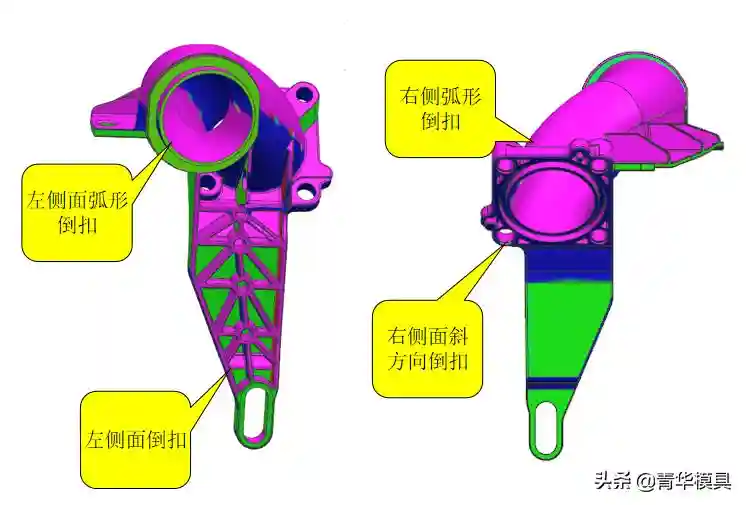

二、從產品的斜率可以看出在產品的左側存在一段弧形的倒扣與水平向左的倒扣,在產品的右側也存在一段弧形的倒扣與斜方向的倒扣,如下圖所示:

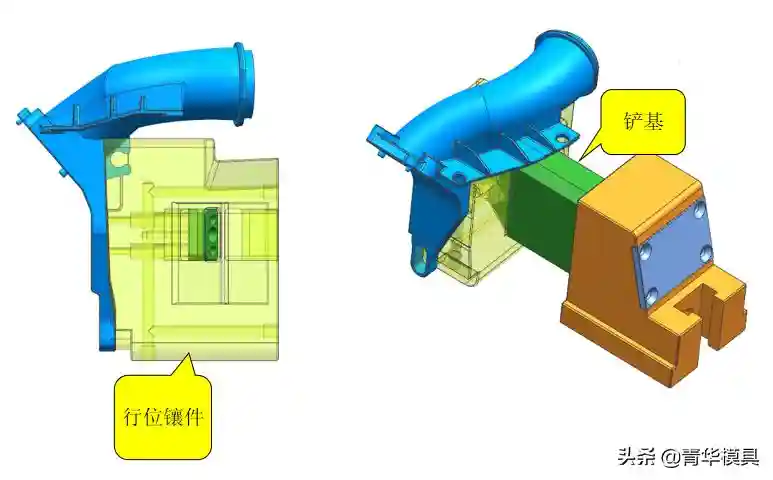

三、產品在左側的水平倒扣在空間有限的情況下,采用油缸水平帶動鏟基完成抽芯動作,設計這種結構要注意:鏟基的角度跟斜導柱的角度一樣,鏟基的運動原理也跟斜導柱運動原理一樣,如下圖所示:

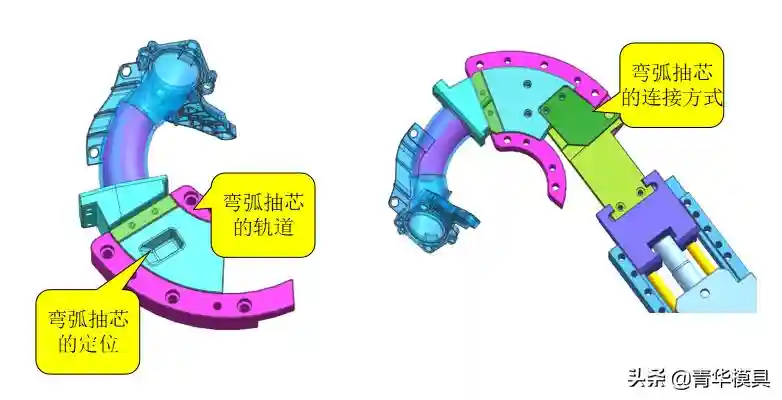

四、產品左側有一段彎弧形狀的孔,用一般的滑塊結構是無法出模的,由于產品的孔狀結構是弧形狀的,按照正常的抽芯結構無法出模,遇到這樣的結構我們考慮設計成彎弧抽芯結構,這種結構設計要點:

1,一定要找出彎弧抽芯的圓心位置,弧形軌道的圓心彎弧抽芯的圓心同心。

2,要注意彎弧抽芯與油缸的連接方式,軌道的固定方式以及定位。

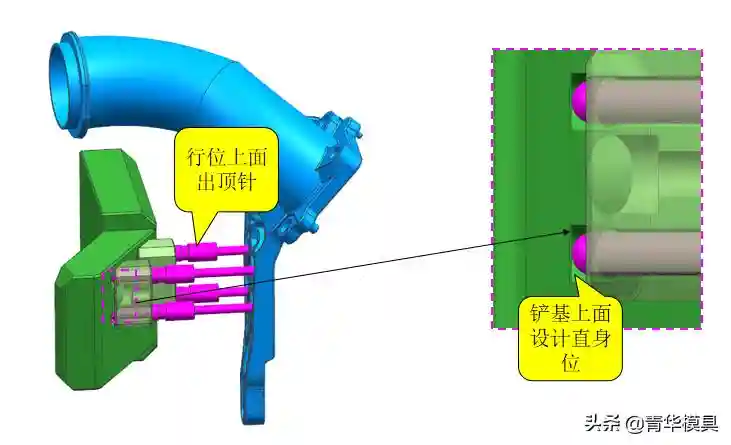

四、產品左側水平滑塊按照正常的行位設計,產品在出模方向上面有很多骨位與加強筋,滑塊在開模瞬間的力很大,可能會把產品拉變形,為了不會讓產品在開模過程中不產生變形,可以設計行位上出頂針結構,當行位往后退的時候,頂針始終頂住產品不動,防止了產品粘滑塊。

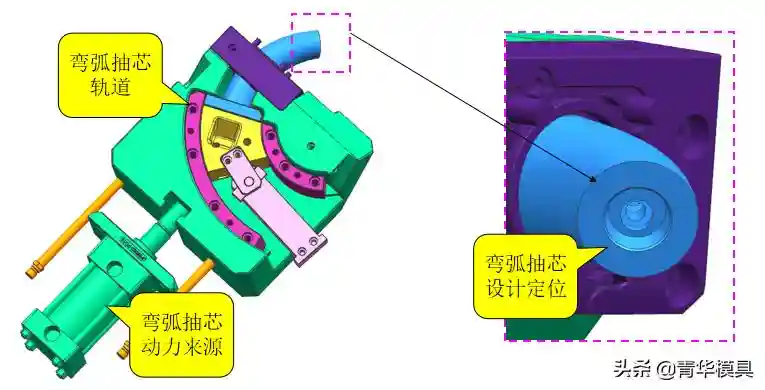

五、產品右側有一段彎弧形狀的孔,用一般的滑塊結構是無法出模的,由于產品的孔狀結構是弧形狀的,按照正常的抽芯結構無法出模,遇到這樣的結構我們考慮設計成彎弧抽芯結構,這種結構設計要點:

1,一定要找出彎弧抽芯的圓心位置,弧形軌道的圓心彎弧抽芯的圓心同心。

2,要注意彎弧抽芯與油缸的連接方式,軌道的固定方式以及定位。
